Постоянно приходится менять клапаны в системе жидкостного охлаждения? Зарубежным закупщикам следует обращать внимание не на цену, а на эти 5 деталей

Руководство по выбору продукции для зарубежных закупщиков | Аньхой Гуоцин · Серия клапанов с жидкостным охлаждением

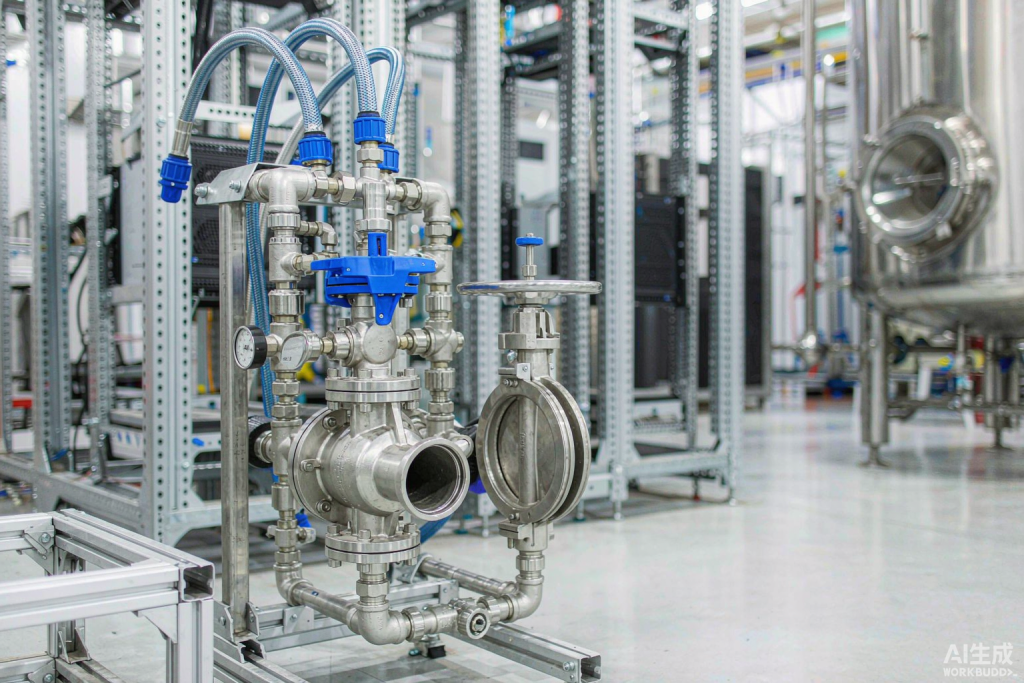

Рис. 1. Интегрированный контур из нержавеющих клапанов в машинном зале CDU с жидкостным охлаждением (иллюстрация)

Содержание
I. Три наиболее распространённые «проблемные ситуации» при работе с зарубежными покупателями
II. 5 деталей, которые необходимо уточнить до оформления заказа
III. Краткий контрольный список для руководителей отдела закупок
IV. В заключение

I. Сначала расскажем о трёх наиболее распространённых «местах происшествий» у зарубежных покупателей
В проектах по жидкостному охлаждению (CDU для центров обработки данных, жидкостное охлаждение систем накопления энергии, жидкостное охлаждение силовых устройств) наиболее частыми жалобами зарубежных подрядчиков и закупщиков, с которыми мы сталкиваемся, являются вовсе не «переплатили», а следующие три проблемы:
1. Утечки, возникающие через 3–6 месяцев после ввода клапанов в эксплуатацию: на уплотнении штока клапана появляются капли жидкости, из прокладок фланцев просачивается жидкость, на полу серверного помещения обнаруживаются остатки водного раствора этиленгликоля, в результате чего в конечном итоге приходится полностью останавливать оборудование для ремонта;
2. Выход из строя уплотнений из-за «разбухания»: при закупке не был уточнен тип рабочей среды; клапаны, используемые в контурах с водными растворами этиленгликоля/пропиленгликоля или деионизированной водой, из несовместимой резины разбухают и начинают крошиться уже через полгода, а образовавшиеся обломки, в свою очередь, забивают пластинчатые теплообменники;
3. Неполный пакет документации, задержка приемки проекта: только после доставки оборудования на место выяснилось, что отсутствуют сертификаты на материалы с отслеживаемостью по номеру плавильной печи (EN 10204 3.1), протоколы испытаний под давлением или сертификаты EAC (TR CU), требуемые для данного проекта, в результате чего приемка откладывалась снова и снова.
Общим для этих трёх проблем является то, что их исход определяется уже в момент размещения заказа и не зависит от того, как их исправить после доставки оборудования на место. Поэтому далее речь пойдёт не о продуктах, а о пяти деталях, которые необходимо уточнить до размещения заказа.
II. Пять деталей, которые необходимо уточнить до размещения заказа
1. Рабочая среда и уплотнительные материалы — это самое главное

Принцип «одной фразы»: сначала укажите рабочую среду и диапазон температур, а уже потом говорите о модели. Если продавец в первую очередь спрашивает о ценовом бюджете, не поинтересовавшись рабочей средой, это уже свидетельствует о потенциальном риске.
2. Уровень утечки должен быть прописан в контракте, а не ограничиваться устными обещаниями
В контурах жидкостного охлаждения используются капиллярные каналы, поэтому допустимый уровень утечки здесь гораздо ниже, чем в обычных водяных системах. Рекомендуется четко указать в техническом соглашении:
 100% герметичность клапанов проверяется на заводе (обычно под давлением 0,6 МПа); для критически важных контуров требуется проверка на утечки с помощью гелиевого масс-спектрометра (показатели уровня утечки определяются в соответствии с требованиями проекта);
 четко указать применяемые стандарты и уровни утечки при приемке (например, GB/T 13927, ISO 5208 класс A или соответствующие уровни утечки по стандарту ANSI/FCI);
 В качестве уплотнения штока клапана предпочтительно выбирать гофрированное уплотнение или конструкцию с двойным уплотнением, которые гораздо надежнее конструкций, полагающихся исключительно на сальник, в условиях длительного циклического режима эксплуатации.
3. Сертификаты на материал должны быть с указанием «номера плавильной печи»
Требуется, чтобы поставщик предоставлял вместе с товаром сертификат на материал в соответствии с EN 10204 3.1, причём номер плавильной печи, указанный в сертификате, должен однозначно соответствовать клейме на корпусе клапана. Для стали 316L необходимо обратить внимание на диапазоны содержания ключевых элементов (например, содержание молибдена, верхний предел содержания углерода), чтобы избежать «316L под чужой маркой». Для проектов, где это возможно, можно договориться о выборочной спектральной анализе PMI, проводимой третьей стороной после поступления товара.
4. Сертификаты и перечень документов: заранее составьте единую таблицу
Для проектов, ориентированных на рынки России и Евразийского экономического союза, рекомендуется до размещения заказа окончательно согласовать перечень документов:
Сертификат качества материала EN 10204 3.1 (с отслеживаемостью номера печи)
Протоколы испытаний на гидравлическую и газовую герметичность (для каждого изделия)
Протоколы сварки и неразрушающего контроля (для сварных корпусов клапанов)
Сертификат соответствия EAC / TR CU (подтвердить применимые нормативные требования в соответствии с категорией продукции)
Чертежи на русском/английском языках, инструкции по монтажу и техническому обслуживанию (IMO)
Проблемы с документацией практически всегда можно решить без затрат на этапе заключения контракта, тогда как на этапе таможенного оформления и приемки они приводят к значительным расходам.
5. Сроки поставки и запасные части: хеджирование с помощью стратегии «двойного резервирования»
В зарубежных проектах больше всего опасаются не высокой стоимости клапанов, а простоев в ожидании запасных частей. Рекомендации:
В первом заказе предусмотреть 5–10 % запасных частей, подверженных износу (уплотнения, седла, комплектующие приводов);
Договориться с поставщиком о сроках повторной поставки типовых моделей (для стандартных диаметров — 2–4 недели, ориентироваться на фактические данные) и зафиксировать это в рамочном соглашении;
При крупных заказах требовать поэтапную отгрузку и комплектацию по шкафам/контурам, чтобы на объекте не требовалась повторная сортировка.

III. Краткий контрольный список для руководителя отдела закупок
Перед размещением заказа попросите поставщика ответить на каждый пункт:
☐ Какова рабочая среда? Подтверждена ли в письменной форме совместимость материалов уплотнений и корпуса клапана?
☐ Проходит ли каждый клапан 100-процентную заводскую гидравлическую проверку? Можно ли провести гелиевую проверку на герметичность ключевых деталей?
☐ Предоставляется ли спецификация материалов по номеру плавильной печи в соответствии с 3.1?
☐ Могут ли быть предоставлены сертификаты, требуемые в стране реализации проекта (например, EAC)? Кто несет расходы?
☐ Указаны ли в контракте комплект запасных частей для изнашиваемых деталей и сроки повторной поставки?
☐ Предоставляются ли чертежи и инструкции на английском (или русском) языке?
Если поставщик может дать письменные ответы на все 6 вышеуказанных вопросов, риски сотрудничества с ним сводятся к минимуму; если он не может ответить, то даже при самой низкой цене рекомендуется проявить осторожность.
IV. В заключение
В системах жидкостного охлаждения доля затрат на закупку клапанов обычно невелика, но в случае их выхода из строя последствиями станут остановка всего контура и потеря охлаждающей жидкости. Отдавать предпочтение «поставщику, способному ответить на вопросы», а не «поставщику с самой низкой ценой» — это опыт, неоднократно подтверждённый в зарубежных проектах.
Компания «Аньхой Гуоцин» на протяжении многих лет поставляет клапаны из нержавеющей стали и сопутствующую продукцию для систем жидкостного охлаждения и промышленных контуров охлаждения. Мы предлагаем индивидуальный подбор моделей с учётом рабочей среды и условий эксплуатации, а также предоставляем вместе с товаром сертификат соответствия 3.1, протоколы испытаний под давлением для каждого изделия, сертификат EAC и другие проектные документы. Кроме того, мы поддерживаем предварительную проверку образцов и мелкосерийных партий.
