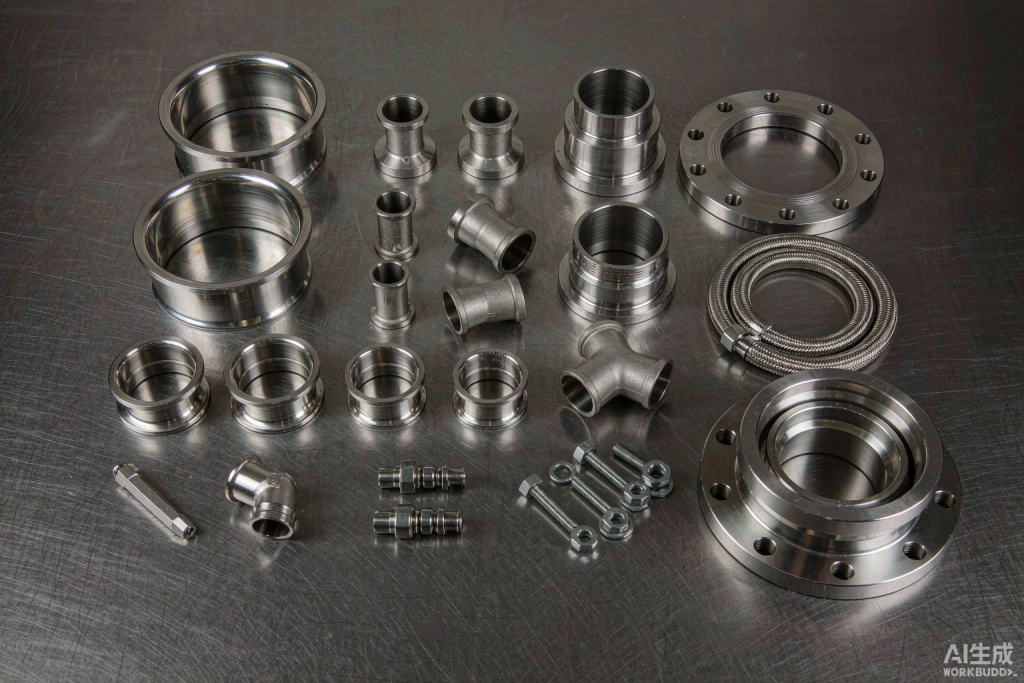

Рис. 3. Распространённые трубопроводные фитинги: колена, тройники, обжимные соединения и фланцы из нержавеющей стали (иллюстрация)

Содержание
I. Закономерности в статистике утечек: проблема зачастую заключается не в клапане, а в «соединении»
II. Три основные причины и пути их устранения
III. «Три минимальных требования к приемке» качества трубопроводной арматуры
IV. В заключение

I. Закономерности в статистике утечек: проблема зачастую заключается не в клапане, а в «соединении»
При анализе записей об утечках в зарубежных проектах по жидкостному и промышленному охлаждению мы обнаруживаем следующую закономерность: настоящие места утечек в большинстве случаев находятся в соединениях и стыках, а не в самом корпусе клапана. Сварные швы, уплотнительные поверхности фланцев, резьбовые соединения, обжимные соединения — именно эти «места соединения» являются причиной подавляющего большинства утечек.
При этом три основные причины утечек в соединениях практически всегда можно устранить еще на этапе закупки:
1. Несоответствие стандартам: принят стандарт DIN, но прокладки пробиты в соответствии с ANSI; формы соединений выглядят похожими, но размеры немного отличаются;
2. Несоответствие материалов, вызывающее гальваническую коррозию: трубы из нержавеющей стали в сочетании с фланцами из углеродистой стали, медные фитинги, соединенные с трубопроводами из нержавеющей стали; в условиях повышенной влажности гальваническая коррозия «проржавывает» соединения;
3. Ненадлежащий монтаж: отсутствие предварительной установки зажимных втулок, беспорядочное намотание резьбовой ленты, неправильная последовательность затяжки болтов фланцев, затяжка по ощущениям.
Ниже по пунктам приведены решения, которые можно реализовать на этапе закупки.
II. Три основные причины и решения
Причина 1: Несоответствие систем стандартов — сначала составьте «таблицу сопоставления соединений»
Наиболее распространенные конфликты стандартов соединений в зарубежных проектах (особенно при смешанной установке китайского и зарубежного оборудования):

Решения:
 Перед размещением заказа поставщик должен предоставить сопоставительный перечень соединений: для каждого соединения должны быть указаны стандарт, номинальный размер, класс давления и форма уплотняющей поверхности; перечень должен быть подписан обеими сторонами;
 В пределах одного контура следует применять единую систему стандартов; при смешанной установке оборудования использовать переходные муфты (из того же материала) для перехода, а не «насильно подгонять» детали;
 Для проектов в России и странах СНГ заранее необходимо уточнить, требуется ли сопряжение с фланцами серии ГОСТ и учитывать местные традиции в отношении соединений.
Причина 2: Гальваническая коррозия — соблюдение «принципа одинакового материала» для соединительных элементов
Решение:
 В трубопроводных системах из нержавеющей стали фланцы, крепежные элементы и соприкасающиеся части прокладок должны быть исключительно из нержавеющей стали (316 предпочтительнее 304, особенно в прибрежных и влажных условиях);
 Следует избегать прямого контакта крепежных элементов из углеродистой стали с поверхностью фланцев из нержавеющей стали; если соединение из разных материалов действительно необходимо, следует использовать изолирующие прокладки и изолирующие втулки для изоляции;
 Прокладки следует выбирать в зависимости от среды и температуры: EPDM (на водной основе/гликоль), FKM (высокие температуры/масла), с PTFE-покрытием (сильная коррозия); не следует использовать «одну прокладку для всех случаев».
Причина 3: Несоблюдение монтажных норм — указание момента затяжки в документации на поставку
Решение:
Требовать от поставщика предоставления инструкций по монтажу в комплекте с товаром: требования к предварительной установке обжимных муфт, порядок пошаговой диагональной затяжки фланцевых болтов с таблицей рекомендуемых моментов затяжки, способы уплотнения резьбы (для конической резьбы — герметик/лента, для прямой резьбы — торцевые шайбы, а не обмотка лентой);
 Для серийных соединений требовать заводскую предварительную установку зажимов или предоставление инструкций по монтажному оборудованию, чтобы сократить количество операций «на ощупь» на месте;
 В критически важных контурах использовать динамометрический ключ и фиксировать значения момента затяжки в акте приемки.
III. «Три минимальных требования к приемке» качества трубопроводной арматуры
Независимо от того, у какого поставщика осуществляется закупка, следующие три рекомендации должны быть включены в договор в качестве минимальных требований к приемке:
1. Повторная проверка материала: при поступлении груза провести спектральный анализ PMI на выборочной основе, чтобы проверить соответствие заявленному маркированию (304/316L) и исключить случаи, когда «железо обернуто нержавеющей сталью»;
2. Выборочная проверка размеров: проверить плоскостность уплотнительной поверхности фланца, наружный диаметр/диаметр отверстия, а также резьбу с помощью проходных и стопорных калибров; для стандартных деталей проводить выборочную проверку по методу AQL для каждой партии;
3. Полнота документации: к грузу должны быть приложены сертификат на материал (EN 10204 3.1), протокол проверки размеров и (для деталей, работающих под давлением) протокол испытания под давлением; языковые версии документов должны соответствовать требованиям проекта.
Эти три минимальных требования требуют крайне низких затрат, но позволяют отсеять подавляющее большинство «дешёвых, но опасных» трубопроводных фитингов.

IV. Заключение
Клапаны и фитинги являются типичными компонентами с «невысокой стоимостью, но значительным влиянием»: по отдельности они не стоят дорого, но утечка даже в одном соединении может привести к остановке всего контура жидкостного охлаждения. При закупках за рубежом следует уделять внимание не столько единичной цене, сколько трём аспектам: унификации стандартов, единообразию материалов и обоснованности монтажа — и все это должно быть обеспечено ещё до размещения заказа.
Компания «Аньхой Гуоцин» предлагает комплексное снабжение клапанами и фитингами из нержавеющей стали, поддерживает изготовление соединений в соответствии с различными стандартами (DIN, ANSI, ГОСТ и др.), предоставляет вместе с товаром сертификат качества 3.1 и инструкции по монтажному моменту затяжки, а также может осуществлять поставку полного комплекта оборудования для проекта, что снижает риск несоответствия деталей на объекте.
