Руководство по сравнению основных эксплуатационных характеристик старых и новых моделей популярных санитарных клапанов-бабочек

Предисловие
В трубопроводах для жидкостей санитарного класса и системах жидкостного охлаждения центров обработки данных дроссельные клапаны выступают в качестве ключевых регулирующих элементов, и их эксплуатационные характеристики напрямую влияют на стабильность работы трубопроводных систем и затраты на эксплуатацию и техническое обслуживание. Компания «Аньхой Гоцин Интеллиджент Энвиронмент», являющаяся специализированным производителем арматуры санитарного класса, провела анализ ключевых эксплуатационных характеристик как новых, так и старых моделей дроссельных клапанов, представленных на рынке, чтобы помочь заказчикам быстро определить различия между продуктами и подобрать вариант, соответствующий их эксплуатационным условиям.

I. Различия в конструкции уплотнения и герметичности
1. Старые модели дроссельных клапанов: в них чаще всего используются традиционные резиновые уплотнения между зажимами, уплотнительные поверхности которых подвержены эрозии под действием рабочей среды и износу от твердых частиц, что приводит к сокращению срока службы при частом открывании и закрывании; в условиях, требующих соблюдения гигиены, в них легко возникают «гигиенические мертвые зоны», которые трудно очистить и стерилизовать.
2. Новые модели дроссельных клапанов санитарного класса: в них используется цельное уплотнительное седло из силикона или EPDM с зеркально отполированной уплотнительной поверхностью, что исключает наличие «гигиенических мертвых зон»; двунаправленная уплотнительная конструкция, уровень утечки «ноль» соответствует стандарту ISO 5208, подходит для пищевой, фармацевтической промышленности, систем жидкостного охлаждения и других областей с высокими требованиями к герметичности.
3. Различия в эксплуатационных характеристиках: утечка в новых клапанах-бабочках снижена более чем на 90 % по сравнению со старыми моделями, срок службы уплотнительных элементов увеличен в 2–3 раза, они выдерживают очистку и стерилизацию на месте (CIP/SIP).
II. Сравнение характеристик давления и термостойкости
1. Давление: номинальное давление старых литых клапанов-бабочек обычно составляет PN10, что приводит к деформации корпуса при работе под высоким давлением; новая модель кованых клапанов-бабочек имеет номинальное давление до PN16–PN25, равномерную толщину стенок корпуса и более высокую устойчивость к гидравлическим ударам, что делает их пригодными для систем высоконапорной циркуляции жидкостного охлаждения в центрах обработки данных.
2. Диапазон рабочих температур: старые обычные резиновые уплотнения выдерживают температуру только в диапазоне от -10 °C до 80 °C; новые санитарные клапаны-бабочки позволяют выбирать различные материалы уплотнений в зависимости от условий эксплуатации, диапазон рабочих температур составляет от -30 °C до 180 °C, что позволяет использовать их как с высокотемпературными жидкостями, так и с низкотемпературными охлаждающими средами.
III. Различия в сопротивлении потоку и пропускной способности
1. У старых клапанов-бабочек толщина диска большая, коэффициент сопротивления потоку высокий, что приводит к большому падению давления в трубопроводе и увеличению энергопотребления насосов;
2. Новая ультратонкая конструкция заслонки с полным проходом обеспечивает коэффициент сопротивления потоку, близкий к показателям прямой трубы того же диаметра, повышает эффективность пропускания более чем на 15 %, снижает энергопотребление системы жидкостного охлаждения и соответствует требованиям энергосбережения для центров обработки данных.
IV. Сравнение затрат на эксплуатацию и техническое обслуживание

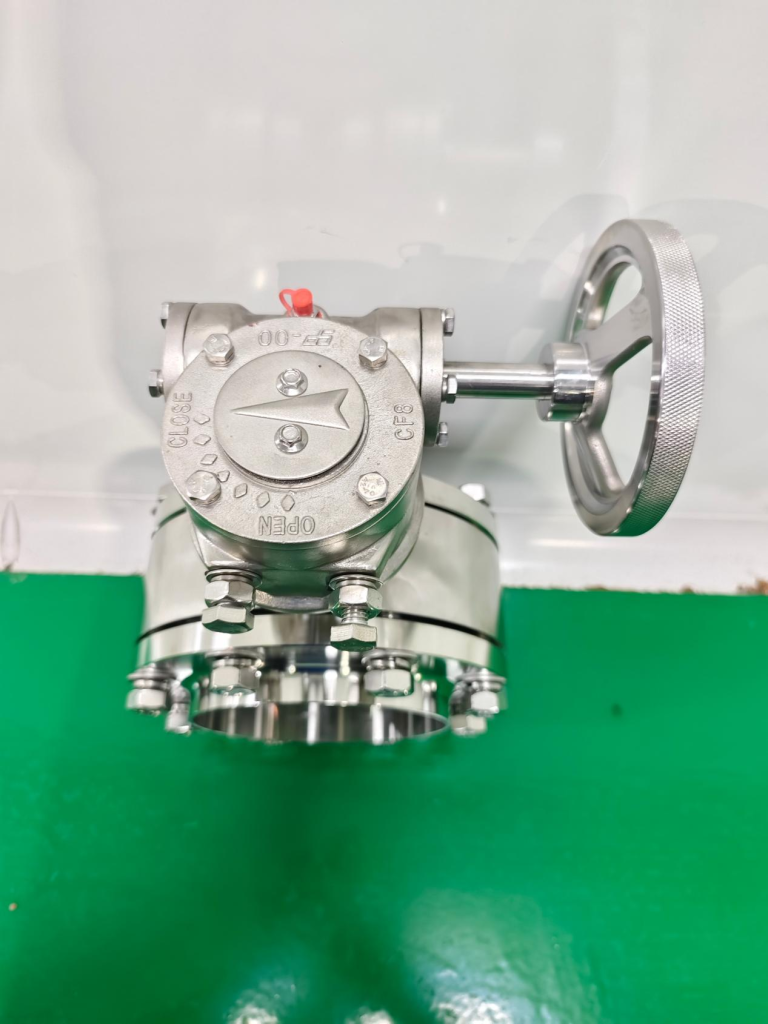

1. Способ управления: старые клапаны-бабочки в основном имеют ручное червячное управление, их открытие и закрытие требует значительных усилий, а возможность автоматизации ограничена; Новая модель может комплектоваться различными приводами: ручными, пневматическими и электрическими, поддерживает дистанционное управление и совместима с интеллектуальными трубопроводными системами.
2. Сложность технического обслуживания: для замены уплотнений в старых моделях требуется разборка всего корпуса клапана, что занимает много времени; в новой модели используется быстросъемная уплотнительная конструкция, позволяющая заменять уплотнения без отключения системы, что сокращает время технического обслуживания на 70 % и снижает потери от простоев в производстве.
Заключение
Новые санитарные клапаны-бабочки всесторонне превосходят старые модели по герметичности, давление- и термостойкости, эффективности прохождения потока и удобству эксплуатации и технического обслуживания. Несмотря на небольшое увеличение стоимости закупки, их стоимость на протяжении всего жизненного цикла ниже. Компания «Аньхой Гоцин» предлагает полный ассортимент новых санитарных клапанов-бабочек и готова разработать индивидуальные решения по материалам и приводам с учётом условий эксплуатации заказчика.
